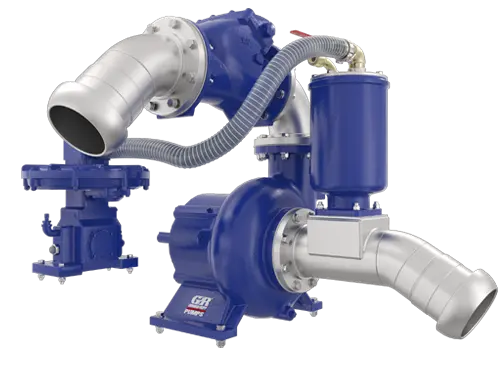

Vortex självsugande torrkörningspumpar för extrema applikationer.

PAV-serien

Behöver du en torrprimningspump som kan hantera tunga fasta ämnen utan att täppas igen? Gorman-Rupp PAV-seriens pumpar är utformade för krävande applikationer inom bygg, industri och kommunal verksamhet. Tack vare deras vortexdesign erbjuder de en fri flödesväg, vilket minimerar igensättning och minskar slitage. Primningen är snabb och konsekvent via ett kompressor-/venturisystem eller en högkapacitetsmembranprimningspump. Ett valfritt TPAWS-system finns tillgängligt för ännu snabbare resultat under utmanande förhållanden.

Med ovanjordisk åtkomst är dessa pumpar enkla att inspektera och underhålla på plats. PAV-serien är byggd för långvarig användning, klarar stora fasta partiklar, kan gå torrt utan skada och är slitstark i tuffa miljöer.

Kontakta oss för mer information.
PAV-series droog-zelfaanzuigende pompen

Varför välja PAV-serien?

Behöver du en torrprimningspump som kan hantera tunga fasta ämnen utan att täppas igen? Gorman-Rupp PAV-seriens pumpar är utformade för krävande applikationer inom bygg, industri och kommunal verksamhet. Tack vare deras vortexdesign erbjuder de en fri flödesväg, vilket minimerar igensättning och minskar slitage. Primningen är snabb och konsekvent via ett kompressor-/venturisystem eller en högkapacitetsmembranprimningspump. Ett valfritt TPAWS-system finns tillgängligt för ännu snabbare resultat under utmanande förhållanden.

Med ovanjordisk åtkomst är dessa pumpar enkla att inspektera och underhålla på plats. PAV-serien är byggd för långvarig användning, klarar stora fasta partiklar, kan gå torrt utan skada och är slitstark i tuffa miljöer.

HUVUDFUNKTIONER

Vortex Design Hydraulik

Tangentiell urladdning och en nedsänkt virvelimpeller säkerställer ett jämnt, oavbrutet flöde. Detta minskar blockeringar och för tidigt slitage.

Snabb primering och omprimering

Den använder ett kompressor-/venturisystem eller en högkapacitetsmembranaspirator. Lägg till det valfria TPAWS-systemet för snabbare och mer pålitlig aspiration – även under utmanande förhållanden.

Torrkörningskapacitet

Överdimensionerade, oljesmorda axeltätningar möjliggör kontinuerlig torrkörning utan risk för skador.

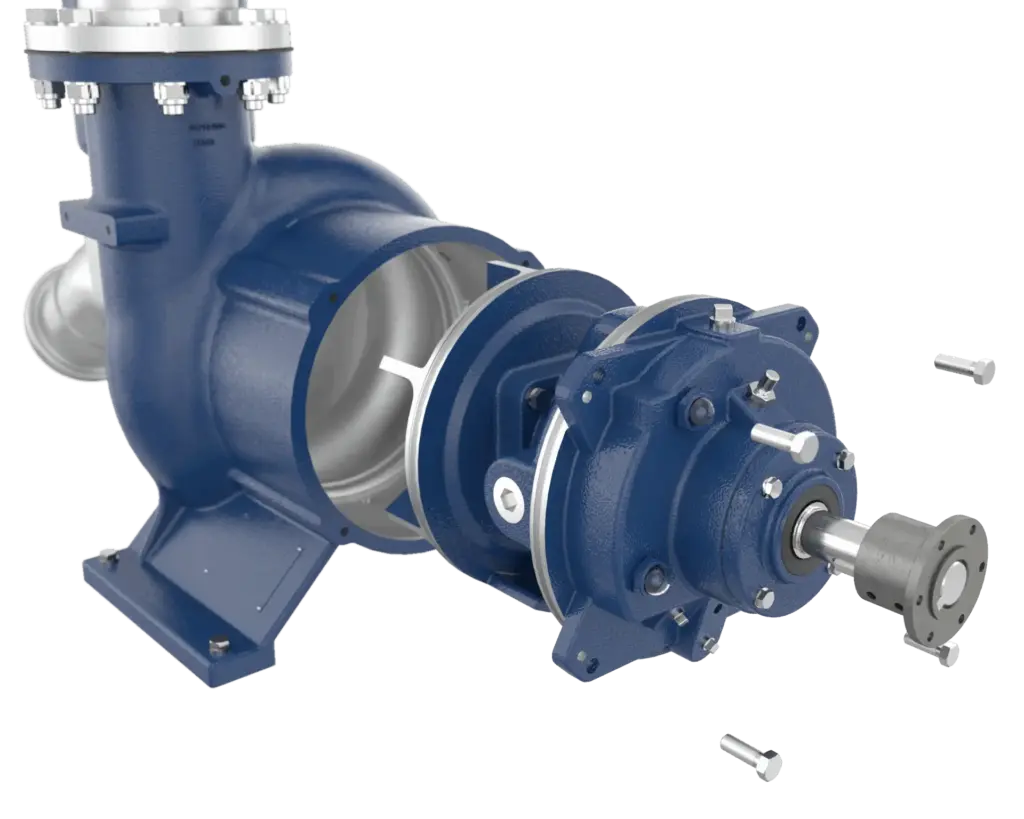

Avtagbar svängmekanism

Endast fyra skruvar behövs för att ta bort hela rotationsenheten – utan att koppla bort några rör eller påverka pumphuset.

Dubbel lager skydd

En atmosfärisk barriär och dubbla läpp-tätningar skyddar lagren, förlänger deras livslängd och möjliggör snabb visuell inspektion.

Flera enhetsalternativ

6400VA-pumpar kan kombineras med en IE4-elektromotor eller en Stage V-dieselmotor.
PAV-series droog-zelfaanzuigende pompen

TEKNISKA SPECIFIKATIONER

  • Självsugande teknik: Sugning uppnås genom ett kompressor-/venturisystem eller en högflödesmembranpump.
  • Auslassgrößen: 3” (76 mm), 4” (100 mm), 6” (150 mm)
  • Utloppsstorlekar: 3” (76 mm), 4” (100 mm), 6” (150 mm)
  • Maximal leveranshöjd: 38 m
  • Maximal partikelstorlek för fasta ämnen: 4” (102 mm)
  • Materialval: gjutjärn, segjärn, ADI (austempererat segjärn)
Kontakta oss för mer information.

Vanliga frågor — PAV-6400VA

Vad är PAV-6400VA priming-assisted vortex pump?
PAV-6400VA är en självansugande centrifugalpump med en virvelhjulsdesign, baserad på Gorman-Rupp 6400 Series-plattformen. Virvelhjulsdesignen använder en nedsänkt impeller som skapar en virvlande rörelse inuti pumpkåpan för att dra in vätskor och suspenderade fasta ämnen i voluten. Detta minskar direktkontakt mellan impellern och det pumpade materialet, vilket minimerar slitage och minskar risken för igensättning. Det självansugande systemet gör det möjligt för pumpen att evakuera luft från sugledningen och självansuga från torra förhållanden.
I en konventionell centrifugalpump kommer impellern i direkt kontakt med vätskan och eventuella fasta ämnen som pumpas. I vortexdesignen är impellern indragen från flödesvägen. Den skapar en kraftfull virvel inom pumpkåpan som drar in vätskor och suspenderade fasta ämnen i voluten utan att impellern direkt berör det pumpade materialet. Detta resulterar i en fri flödesväg som minimerar igensättning, minskar impellerslitage vid hantering av slipande eller fasta ämnen i vätskan och förlänger serviceintervallen.
6400-seriens vortexmodeller levererar flöden upp till 495 m³/h (137 l/s), lyfthöjder upp till 42 m och kan klara fasta partiklar upp till 4″ (102 mm). Specifik prestanda beror på vilken typ av impeller som valts och driftsförhållandena. Kontakta Gorman-Rupp Europe för detaljerade prestandakurvor och hjälp med dimensionering baserat på dina applikationskrav.
PAV-6400VA använder ett membranpump-primningssystem för att evakuera luft från pumpkåpan och sugledningen för att skapa ett vakuum. För applikationer som kräver snabbare och mer pålitlig primning under tuffa förhållanden finns det valfria TPAWS (Twin Port Air/Water Separation) systemet tillgängligt.
Två typer av vortex-impellrar finns tillgängliga, var och en anpassad för olika applikationer. Den raka ving-impellern är utformad för mer aggressiva, slipande vätskor där maximal slitstyrka krävs. Den vingade ving-impellern är lämplig för applikationer som kräver högre utloppstryck. Valet av impeller beror på det pumpade mediet, innehållet av fasta ämnen och önskad hydraulisk prestanda. Kontakta Gorman-Rupp Europe för rådgivning om val.
Ja. PAV-6400VA är utformad med torrkörningsfunktion. En överdimensionerad, oljesmord mekanisk tätning gör att pumpen kan fungera utan vätska i huset utan att ta skada. Detta är särskilt relevant för applikationer med intermittent flöde, såsom avledning av avloppsvatten, hantering av dagvatten, HDD-bentonitapplikationer och avvattning på byggarbetsplatser där pumpen periodvis kan gå torr mellan pumpcykler.
Vortexdesignen och den primingsassisterade kapaciteten gör PAV-6400VA lämplig för applikationer som involverar vätskor med fasta partiklar, slipande eller trådiga vätskor där motstånd mot igensättning och minskat slitage är viktiga. Typiska användningsområden inkluderar omledning av avloppsvatten, hantering av kommunalt avloppsvatten, HDD-bentonitapplikationer, avvattning på byggarbetsplatser, industriellt processvatten och dagvattenhantering. Den oavbrutna flödesvägen är särskilt effektiv för att hantera trasor, skräp och andra material som orsakar blockeringar i konventionella pumpdesigner.
TPAWS står för Twin Port Air Water Separator, ett patenterat system uppfunnet och designat av Gorman-Rupp. Ett primningsassisterat system som är beroende av ett ventilssystem, vilket möjliggör att luft kan avlägsnas från sugledningen samtidigt som vätskor förhindras att komma in i primningspumpen. TPAWS tätar effektivt vakuumporten när pumpen är helt primad och öppnar när en omprimning behövs. Tack vare den stora sekundära porten minskas primningstiden med upp till 30 %. Som en extra fördel är kontaminering på ventiläten praktiskt taget omöjlig. Skulle någon kontaminering hindra effektiv omprimning, räcker det med en snabb sköljning med färskvatten genom den inbyggda spolporten för att komma igång igen. TPAWS är det mest pålitliga luft-vatten-separeringssystemet på marknaden.
6400-serien är byggd på de beprövade komponenterna och teknologin från Gorman-Rupp Super T-serien. Standardkonstruktionen inkluderar ett pumphus i duktilt gjutjärn och ett impeller tillverkat av en Gorman-Rupps egen Hard Iron 400 Brinell-legering. Pumpen har en kraftig axel och en oljesmord mekanisk tätning som är utformad för slitage och hantering av fasta ämnen. För specifika materialrekommendationer baserade på din applikation och medium, kontakta Gorman-Rupp Europe.
6400-serien levereras som standard med fem års garanti. Gorman-Rupp Europe erbjuder applikationsteknisk support för pumpval, systemdimensionering och konfigurationsråd från sina europeiska anläggningar i Waardenburg (Nederländerna) och Namur (Belgien). Produktsupport inkluderar drift- och underhållsmanualer, specifikationsdatablad, prestandakurvor och ritningar. Reservdelar och service finns tillgängliga via ett nätverk av fabriksutbildade distributörer över hela Europa.
