Unik design för petroleumprodukter och lösningsmedel

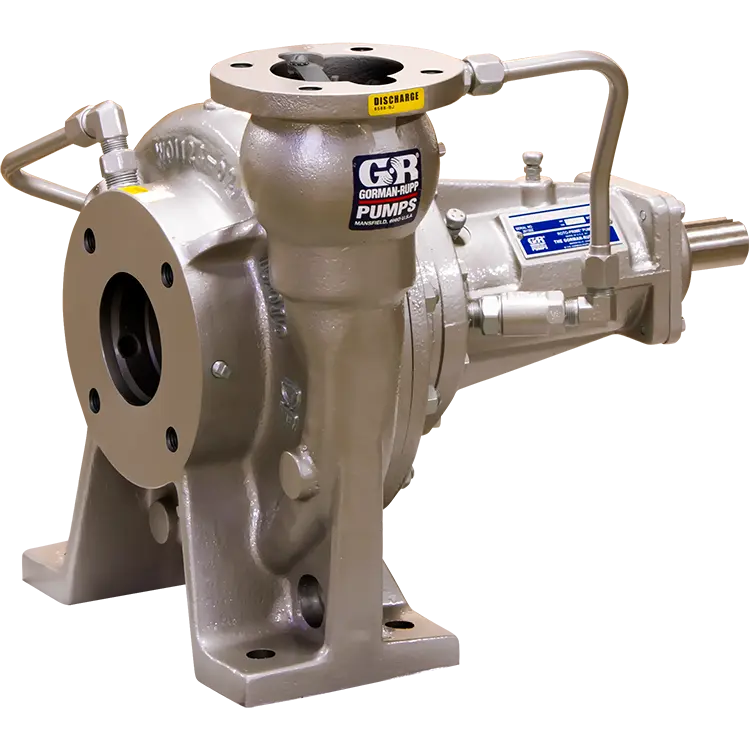

Gorman-Rupp RD & RS-serien (Roto-Prime®) pumpar

Gorman-Rupp Roto-Prime® RD & RS-seriens pumpar är utformade för petroleumprodukter, petrokemikalier och lösningsmedel och erbjuder automatisk, positiv självsugning för att säkerställa effektiv bränsleöverföring och avlastning.

Roto-Prime®-pumpar har en inbyggd variabel kapacitetsfläktpump som snabbt avlägsnar luft och ånga, vilket gör dem idealiska för transportlastning, lossning och slangavluftningsapplikationer.

Ladda ner broschyren för RD- och RS-serien
Roto-Prime® RD & RS Series pomp voor petroleumproducten, chemicaliën en oplosmiddelen

Varför välja RD- och RS-serien (Roto-Prime®)

  • Två pumpar i en – Variabel skovelpump för självansugning, centrifugalpump för vätsketransport.
  • Automatisk avlägsning av ånga och luft – Förhindrar sugförlust och ånglås.
  • Ingen förfyllning av vätska i huset behövs – Effektiv självansugning även vid torrstart.
  • Hållbar konstruktion – Alternativ med kraftig gjutstål och duktilt gjutjärn.
  • Optimerad för petroleumapplikationer – Betrodd av stora oljebolag världen över.
  • Två pumpar i en – Variabel skovelpump för självansugning, centrifugalpump för vätsketransport med lättvikts aluminiumhjul.

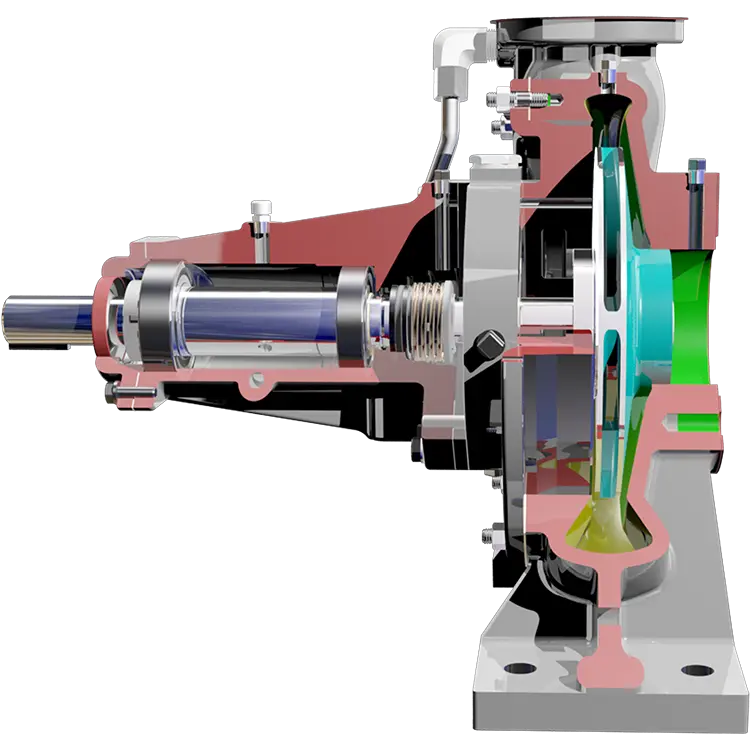

Hur Roto-Prime® fungerar

Gorman-Rupp Roto-Prime®-designen säkerställer oavbruten bränsleöverföring genom att automatiskt avlägsna luft och ånga från sugledningen under primning eller när ångfickor bildas:

  1. Under priming – Den variabla förskjutningsvane-pumpen skapar ett vakuum, drar in luft och ånga och släpper ut det genom utloppsledningen.
  2. När vätskeflödet börjar – Centrifugalpumpen tar över när tillräckligt vätsketryck har uppnåtts.
  3. Automatiskt neutralläge – När förberedelsen är klar skiftar hydraultrycket vevpumpsen till neutralläge, vilket minskar slitage och förlänger pumpens livslängd.

Nyckelfunktioner

Eliminerar ånglås och sugförlust

Tar automatiskt bort luftfickor för jämn bränsleflöde och förhindrar avstängningar på grund av instängd ånga.

Kraftiga material för hållbarhet

Robusta höljen i duktilt gjutjärn och gjutstål ger korrosionsbeständighet.

Förseglade, permanent smorda lager

Förläng livslängden.

Valfria axlar i rostfritt stål och bronsimpellrar

Förbättra kemisk kompatibilitet.

Flexibla konfigurationer för petroleumapplikationer

Finns i två stilar
  • RS Series – Standardmodeller för typisk bränsleöverföring.
  • RD Series – Högtrycksmodeller för krävande applikationer.

Olika tätningstyper

Including fluorocarbon mechanical shaft seals.Inklusive fluorokarbon mekaniska axeltätningar.

Kör- och installationsalternativ

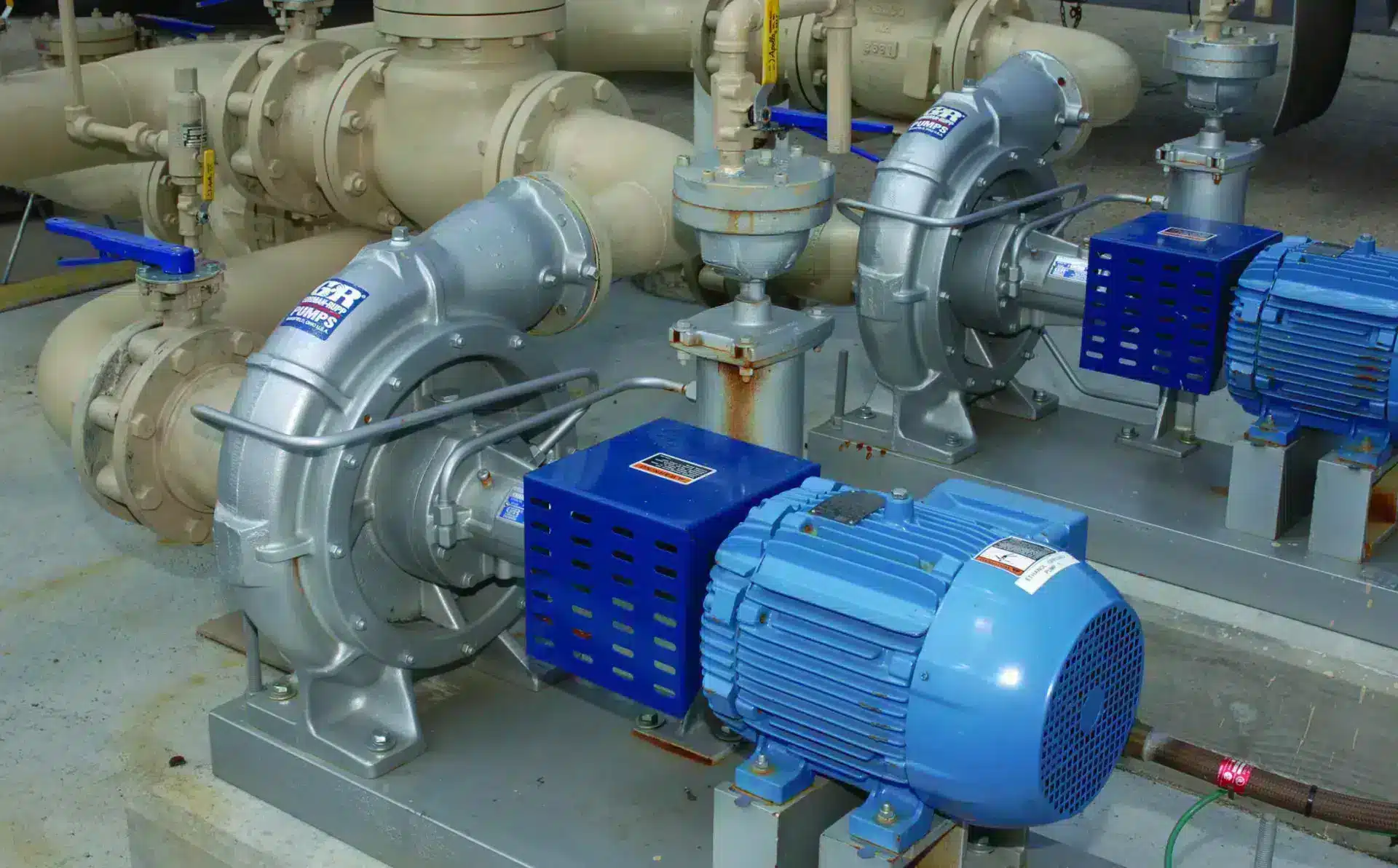

  • Basmonterade, motordrivna konfigurationer – För fasta installationer.

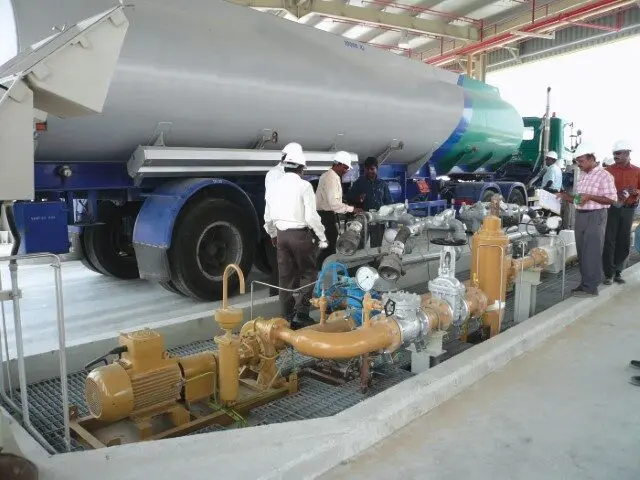

  • PTO-drivna modeller – Utformade för bränsleöverföring mellan lastbil och släp.
  • Flera motor- och effektkonfigurationer – Anpassningsbara efter operativa behov.

Tekniska specifikationer

  • Utloppsstorlekar: 50 mm, 80 mm, 100 mm, 125 mm
  • Max flöde: 335 m³/h (93 l/s)
  • Max lyfthöjd: 119 m
  • Max fasta partiklar: 13 mm
  • Max temperatur: 71°C
  • Materialalternativ: Gjutstål, duktiljärn

Industristandarden för bränsleöverföring

Gorman-Rupp RD & RS-serien (Roto-Prime®) pumpar sätter standarden för bränsleöverföring, bulkförvaring samt lastnings- och lossningsoperationer. Deras automatiska ångborttagning, hållbara konstruktion och flexibla konfigurationer säkerställer pålitlig och oavbruten bränslerörelse med minimala servicebehov.
Hitta rätt Roto-Prime®-pump för dina behov.

Vanliga frågor - RD & RS Series Roto-Prime®

Vad är en Roto-Prime® primningsassisterad centrifugalpump?
En Roto-Prime®-pump kombinerar två pumpteknologier i en enhet: en variabelt förskjuten lamellpump för primning och en centrifugalpump för vätsketransport. Vid start evakuerar lamellpumpen luft och ånga från sugledningen och pumpkåpan. När vätskeflödet är etablerat och trycket i utloppet byggs upp, växlar lamellpumpen automatiskt till neutralt läge, vilket lämnar centrifugalpumpen att hantera vätsketransporten med full effektivitet. Denna konstruktion är speciellt framtagen för petroleumprodukter, petrokemikalier och lösningsmedel.
När luft eller ånga finns vid start, eller när sugförmågan förloras under pumpning, aktiveras den variabla rotationsvinkelpumpen automatiskt. Den drar in luft genom impellerbalanshålen och kåpans kropp, och släpper sedan ut den via rörledning till volutförbindelsens utlopp. En integrerad primeringsventil förhindrar att luft återvänder till sug sidan. När centrifugalpumpen har byggt upp tillräckligt utloppstryck, trycker hydrauliskt mottryck den rörliga sliden i rotationsvinkelpumpen till neutralläge. Rotationsvinkelpumpen förblir i neutralläge tills luft eller ånga återigen kommer in i systemet, då den automatiskt aktiveras igen.
RS-serien använder en enkel volutdesign och arbetar med en maximal hastighet på 1750 varv per minut, vilket gör den lämplig för standardöverföring av petroleum. RD-serien har en dubbel volutdesign och arbetar med hastigheter upp till 3450 varv per minut, vilket ger högre tryckhöjd för applikationer som kräver högre utloppstryck. Båda serierna har samma Roto-Prime®-primningsteknologi och finns tillgängliga i flera storlekar.
RS-serien: RS2 (3″ x 2″) upp till 305 GPM / 19 l/s, max höjd 88′ / 27 m. RS3 (4″ x 3″) upp till 720 GPM / 45 l/s, max höjd 136′ / 42 m. RS5 (6″ x 5″) upp till 1480 GPM / 93 l/s, max höjd 156′ / 48 m. RD-serien: RD2 (3″ x 2″) upp till 324 GPM / 20 l/s, max höjd 280′ / 85 m. RD3 (4″ x 3″) upp till 690 GPM / 44 l/s, max höjd 276′ / 84 m. RD4 (6″ x 4″) upp till 930 GPM / 59 l/s, max höjd 390′ / 119 m.
Nej. Roto-Prime®-pumpar kan suga igång från ett helt torrt pumphus. Den variabla förskjutningsvane-pumpen avlägsnar luft och ånga utan att kräva förfyllt vätska. Under gynnsamma förhållanden kan en torr sugledning på 100 mm med noll mottryck sugas igång på cirka 6 sekunder per meter sugledningslängd.
Roto-Prime®-pumpar är utformade för överföringsapplikationer inom petroleum och petrokemi, inklusive bulkförvaringsanläggningar, flygplatsbränslesystem, militära och bränsledepåoperationer, kolvätebehandling samt lastning eller lossning av transportfordon och järnvägsvagnar. Den primningsassisterade designen avlägsnar också effektivt produkt från sugledningen, vilket minskar spill av flyktiga vätskor.
Standardkonstruktion inkluderar höljen i duktilt gjutjärn eller gjutstål med en impeller i aluminium och en axel i stål eller rostfritt stål. En mekanisk tätning i fluorcarbon är standard. Valbara material inkluderar impellrar i brons, axlar och fästelement i rostfritt stål, rotorer i järn för primningspumpen samt specialiserade mekaniska tätningar för specifika vätskeblandningar. Valbara material bör diskuteras med din applikationsingenjör för att anpassa pumpen till det specifika mediet som hanteras.
Flera tillbehör finns som tillval: en luftningsventil (GRP33-08) för pålitlig primning vid måttliga till höga statiska tryck; axlar och fästelement i rostfritt stål för korrosionsbeständighet; bronsimpellrar för kompatibilitet med vissa petroleumprodukter; anslutningsflänsar för förenklade rörkopplingar; backventiler för att förhindra återflöde; samt specialiserade mekaniska tätningar för specifika vätskeblandningar, inklusive högkoncentrerad etanol. Alla tillbehör är valfria och bör väljas utifrån applikationens krav.
Variabel förskjutningsvane-pumpen avlägsnar ångfickor från systemet utan att själv bli ånglåst. När ånga kommer in i sugledningen eller pumpkåpan under drift, aktiveras primningspumpen automatiskt igen, vilket evakuerar ångan och återställer normalt vätskeflöde. Detta gör Roto-Prime®-pumpar särskilt lämpade för överföring av flyktiga vätskor, där ånga kan förekomma intermittenta perioder.
Gorman-Rupp Europe erbjuder applikationsteknisk support för pumpval, systemdimensionering och konfigurationsråd från sina europeiska anläggningar. Produktsupport inkluderar drift- och underhållsmanualer, specifikationsdatablad, prestandakurvor och ritningar i PDF- och CAD-format. Garantier täcker upp till 60 månader. Reservdelar, service och utbildning finns tillgängliga via ett nätverk av fabrikstränade distributörer över hela Europa.
